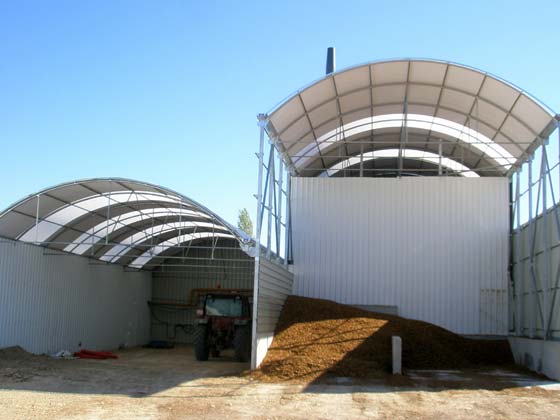

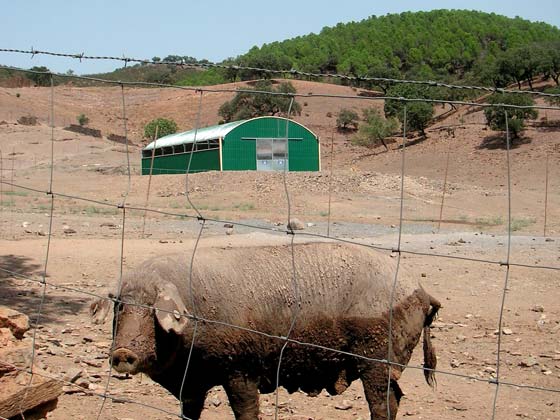

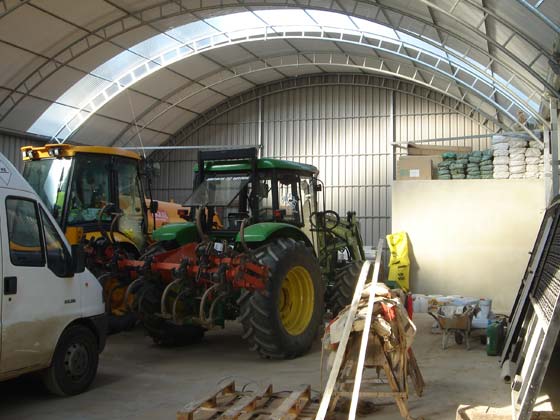

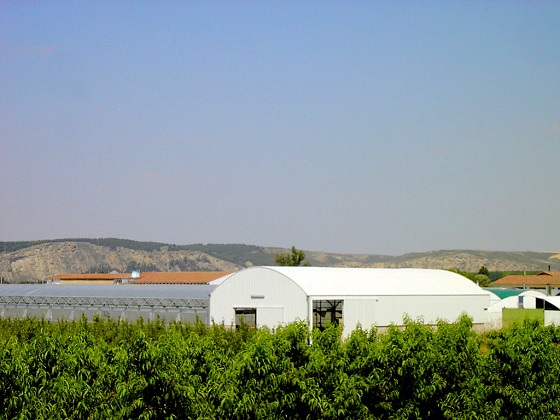

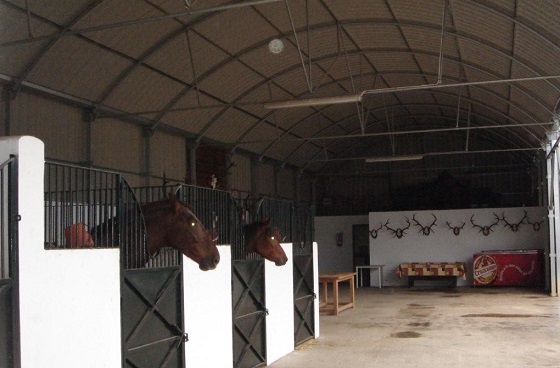

Las naves agrícolas que desarrolla INDUSTRIAS METALICAS AGRICOLAS S.A. están perfectamente preparadas para cubrir todo tipo de necesidades en distintas explotaciones agrícolas y pueden ser utilizadas de muy diversas formas (naves para almacén de grano, paja, aperos, maquinaria, cobertizos para animales, cuadras, comederos para ganado, etc.).

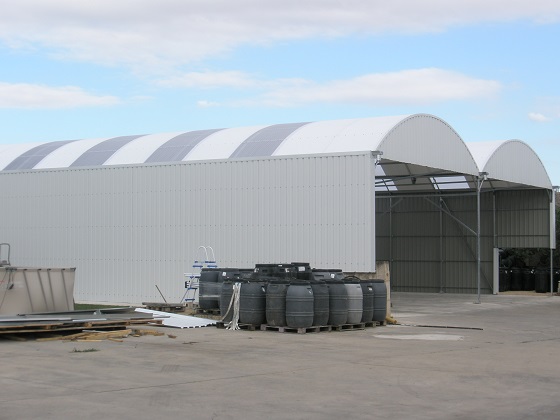

Nuestras naves agrícolas están diseñadas para adaptarse a distintos tipos de cubiertas, tanto en el techo (chapa prelacada, chapa galvanizada, policarbonato) como en los laterales y frontales (panel sanwich, chapa prelacada, chapa galvanizada) (ver apartado Cubiertas). Además tienen la posibilidad de poder adaptarles distintos elementos auxiliares (puertas, ventanas, tragaluces, extractores, luces...).

Los anchos de naves varían desde 6,40m hasta 12m de luz, con estructuras modulares que posibilitan cubrir todo tipo de superficies pudiendo solaparse tanto lateral como frontalmente el número de naves que sea necesario. La altura puede variar desde los 3 m hasta los 5,5 m a la canal.

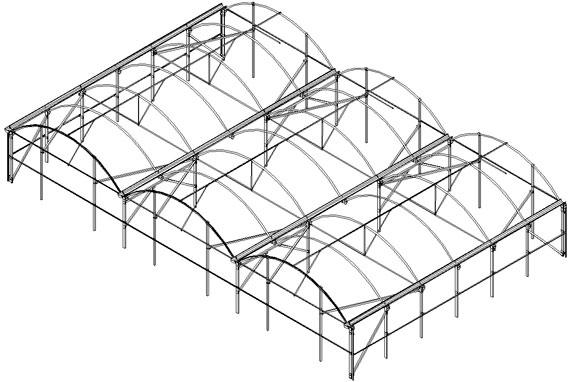

• Vista General de la Estructura



  • Anchura de la capilla de 6,4 a 12 m
  • Altura a la canal de 3 a 5,5 m
  • Modulable a 4 ó 5 m
  • Posibilidad de reforzar con pilares y/o tirantes a 2 ó 2,5 m según requiera
  • Refuerzos frontales y riostras k en ambos extremos de todas las naves
  • Refuerzo V longitudinal de tubo redondo
  • Opción arcos en cercha curva atornillada sustituyendo conjunto tirante+pendolón+tornapunta

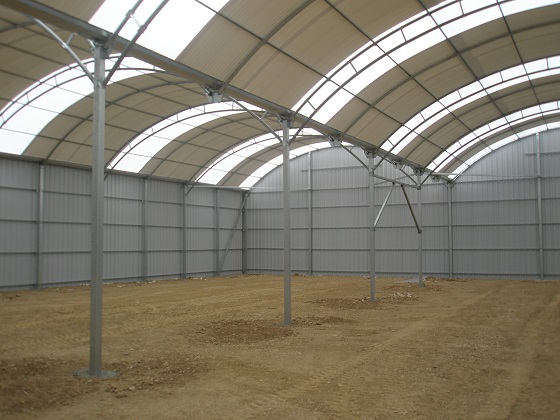

  • Opción colocación de cercha longitudinal para eliminar pilares intermedios
  • Opción colocación aireadores o extractores

• Calidad del Acero

  Los diferentes elementos estructurales están fabricados en acero galvanizado (en caliente o sendzimir) evitando cualquier proceso de corrosión.

  El Galvanizado en Caliente consiste en la inmersión en un baño de zinc a una temperatura específica y constante durante todo el proceso, con un decapado previo, con lo que se consigue una auténtica fusión entre el acero y el zinc.

  En el Galvanizado Sendzimir, el galvanizado de la chapa laminada se realiza en frío preparada para el galvanizado con un decapado previo, con lo que se consigue una auténtica fusión entre el acero y el zinc.

  Este proceso garantiza un recubrimiento de zinc según la norma UNE 36130 y la Euro norma 142-79. Según estas especificaciones el material utilizado es Z-275, con 275 gr./m2. Con esto se evita cualquier proceso de corrosión.

• Cimentación - Opción Pilares Cimentados

  Las bases de los pilares se alojarán en un cilindro de hormigón de 40 cm de diámetro.

  En el supuesto de emplazar el invernadero en terreno arenosos, pantanosos, de relleno, etc. Será necesario un estudio previo del terreno para determinar el tipo de cimentación.

  El terreno se nivelará con una pendiente longitudinal del 0.2-0.5% para facilitar la evacuación de los lixiviados en su caso. La pendiente transversal será 0.

• Sistemas de Sujeción de la Cubierta - Estanqueidad

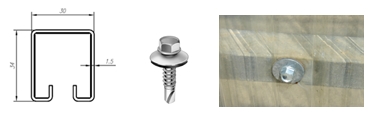

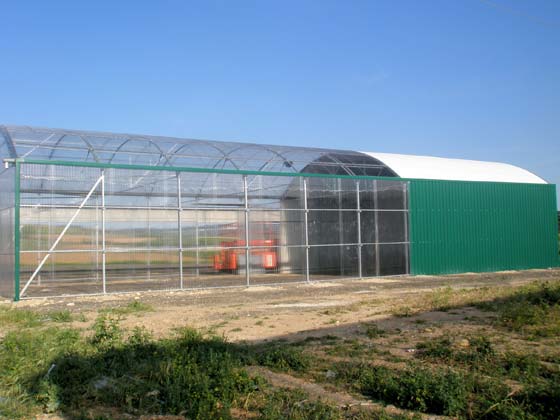

  CUBIERTAS DE POLICARBONATO

  Está compuesto por un perfil de acero sobre el que se fija el policarbonato mediante unos tornillos provistos de una arandela con neopreno para evitar dañarlo, conseguir una mayor estanqueidad y minimizar las vibraciones producidas por el viento.



  CUBIERTAS DE CHAPA

  El invernadero está preparado para la perfecta sujeción de la chapa por un sistema formado por perfiles C atornillados con tornillería específica dotada de arandelas de neopreno que consiguen una perfecta estanqueidad y una vez colocados impiden que se mueva la chapa.

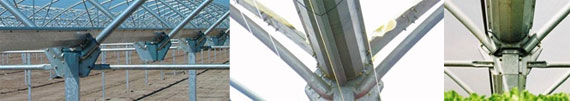

• Canalón y Escuadra

  El canalón ha sido diseñado tanto para evacuar el máximo de agua (desarrollo 410 mm), así como para dotar a la estructura de la máxima resistencia; con una ligera inclinación en su parte inferior evita que concentración de condensación y restos de la lluvia queden estancados en su base (canaleta anticondensación opcional en todos los modelos).



  Las escuadras o capiteles son partes fundamentales, su correcto diseño refuerza la estructura al tiempo que permite una perfecta unión entre pilares, tirantes y arcos.

• Tirantes Con Refuerzo en V y Pendolones

  El tirante es uno de los elementos más importantes para el correcto arriostramiento del invernadero, sirviendo además de soporte de cultivo. Para evitar el desplazamiento del plano recto del tirante se dota a la estructura de un refuerzo V longitudinal y un número variable de pendolones verticales (cantidad determinada por la anchura de la capilla).

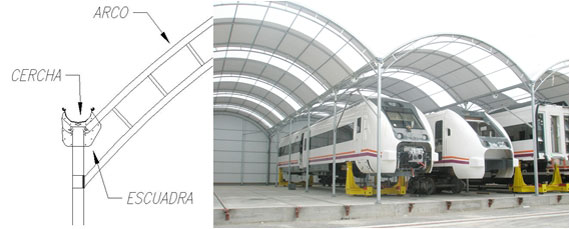

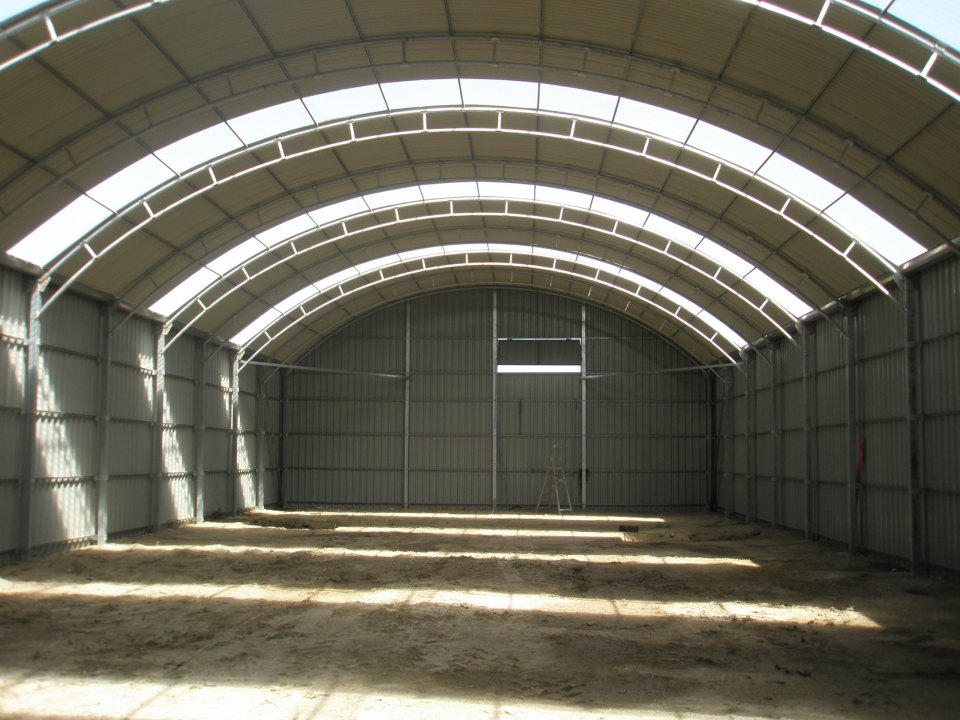

• Cercha Curva Atornillada

  Como alternativa a la estructura de arco y tirante se presenta la Cercha Curva Atornillada; ésta está formada por 2 arcos paralelos de 60x1,5mm unidos mediante perfil 30x30 y bridas de 60 atornilladas.

  Permite la eliminación de tirantes, pendolones y tornapuntas, dejando una altura útil en la nave superior a la de la canal.

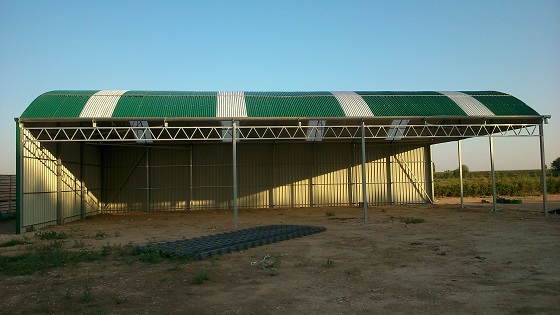

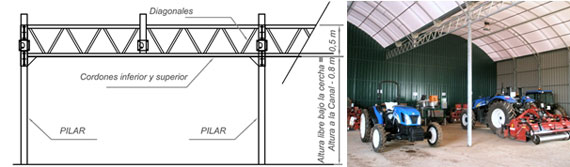

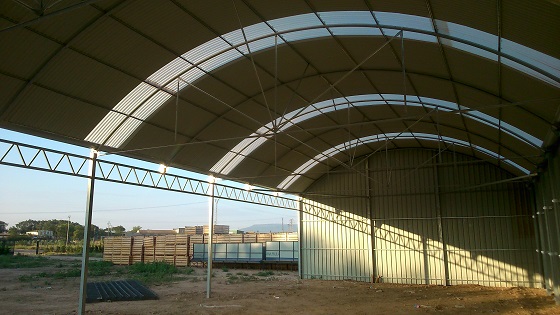

• Cercha Longitudinal Soldada

  Permite la eliminación de pilares intermedios dejando una anchura útil en la nave superior a la de la modulación y una altura libre bajo la cercha igual a la de la canal menos 0,8 m.

  Formada por 2 perfiles cuadrados de 50x50 mm soldados mediante perfil 30x30 mm.

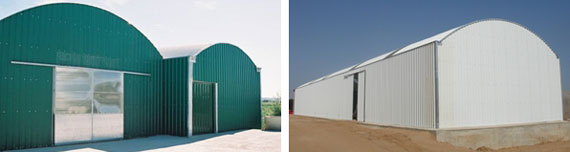

• Puertas

  La estructura puede estar prevista de puertas laterales y frontales:

  • Puertas Laterales: de una hoja corredera de 2-2,5 m ó de 2 hojas correderas de 1,5 m cada una

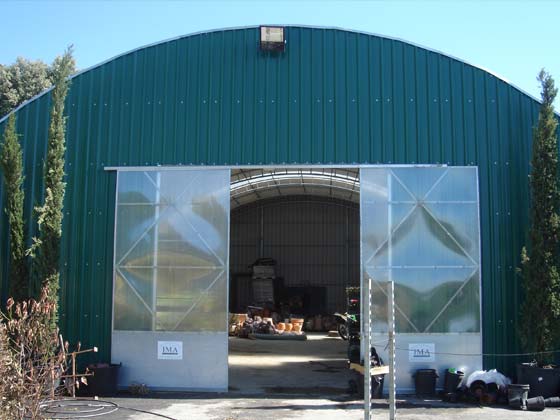

  • Puertas Frontales: formadas por 2 hojas correderas de 1,5 m cada una
  • Estructura adaptable a puertas industriales



• Ventilación - Aireadores Estáticos y Extractores Eólicos

  La estructura puede dotarse de Aireadores Estáticos que permiten la ventilación del espacio, asegurando un ambiente limpio y fresco.

  Funcionan mediante el principio de convección. La masa de aire caliente asciende en el interior y sale a través de la chimenea del aireador, su diseño favorece la evacuación del aire interior sin consumo eléctrico y evita la entrada de agua desde el exterior.

  Como variante a los anteriores la estructura puede dotarse de Extractores Eólicos.

  Su funcionamiento se basa en el aprovechamiento de la energía eólica y en la diferencia de temperatura entre el interior y el exterior. Se trata de un dispositivo, que accionado por el viento, gira produciendo en su interior una depresión, que en combinación con entradas de aire, fomenta un intercambio de aire de forma permanente.

  En los momentos de disminución o falta de brisa, el Extractor Eólico continúa promoviendo la extracción a través de la diferencia de temperatura entre el aire interno del ambiente y el aire externo, siendo por tanto la ventilación menos intensa pero ininterrumpida.
