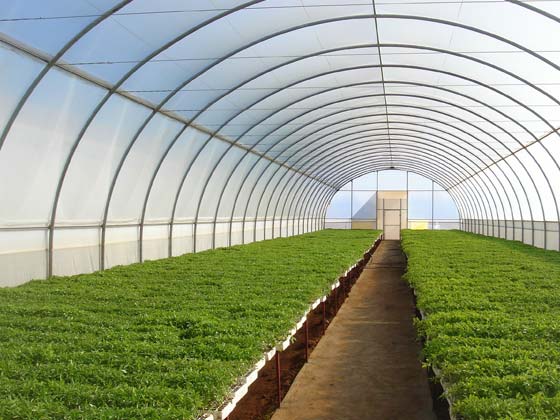

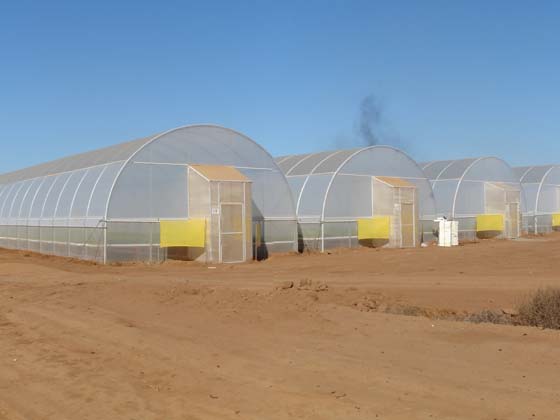

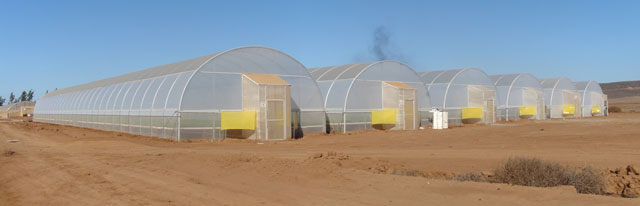

Los High-túnel IMA son estructuras sencillas y económicas, destinadas al cultivo de hortalizas en superficies pequeñas. Es un modelo ideal para regiones de clima suave donde las temperaturas en verano no son muy altas.
Diseñados con estructura modular, de acero galvanizado. Módulos adaptados a posibles modificaciones o ampliaciones posteriores. El arco arranca en recto facilitando un máximo aprovechamiento de cultivo en los laterales.
-

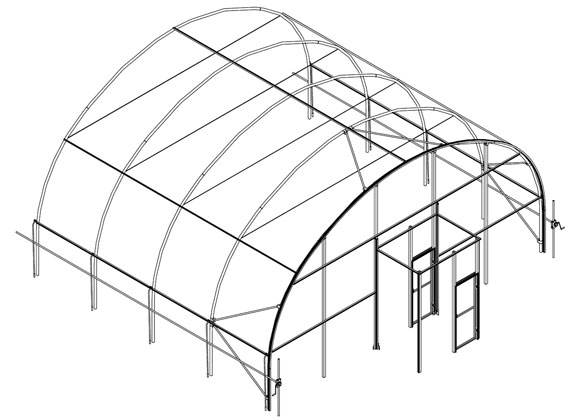

Vista General de la Estructura
- Anchura 9,4 m
- Altura libre al tirante 3,56 m
- Altura cenital 5,8 m
- Arcos cada 2 m
- Piquetas cimentadas
- Tirantes de alambre cada 2 m, de tubo en zonas de nieve
- 6 Refuerzos cortavientos en frontales
-
Calidad del Acero
Los diferentes elementos estructurales están fabricados en acero galvanizado (en caliente o sendzimir) evitando cualquier proceso de corrosión.
El Galvanizado en Caliente consiste en la inmersión en un baño de zinc a una temperatura específica y constante durante todo el proceso, con un decapado previo, con lo que se consigue una auténtica fusión entre el acero y el zinc.
En el Galvanizado Sendzimir, el galvanizado de la chapa laminada se realiza en frío preparada para el galvanizado con un decapado previo, con lo que se consigue una auténtica fusión entre el acero y el zinc.
-

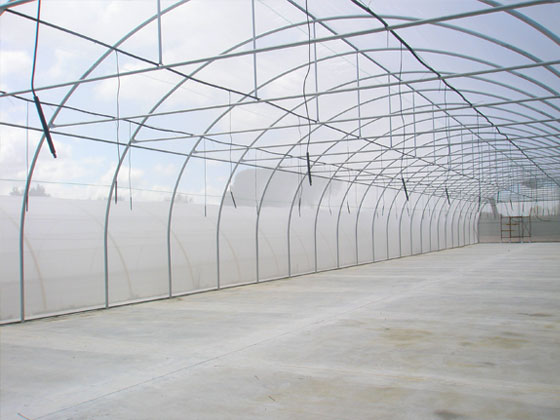

Arcos
Formados por 3 elementos de tubo de Ø60 mm unido por machones. La separación de arcos es de 2 m. Sobre los arcos inicial y final se atornilla una curva frontal para facilitar la sujeción del plástico mediante taqueo con perfil y canutillo de PVC.
-

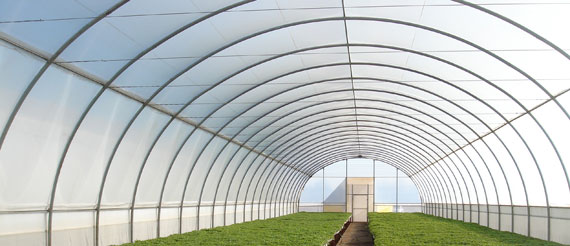

Tirantes
De cordón de 4 mm, colocado en todos los arcos, y amarrado con sujetacables en ambos extremos. Para reforzar la estructura en zonas de nieve, el cordón se sustituye por tirante y pendolón.
-
Anclaje
Piquetas con varilla de amarre directamente cimentadas al suelo.Las piquetas de los arcos y guías se alojarán en un cilindro de hormigón de 40 cm de diámetro y 50 cm de profudidad.
-
Correas
5 Líneas de correas longitudinales de perfil M unidas entre sí con alineadores interiores y bridas para la sujeción de los arcos.
-
Frontales
En ambos frontales se colocan de manera adicional 6 riostras frontales de tubo de Ø32 mm que unen el primer arco al segundo y dotan a la estructura de gran resistencia.
-

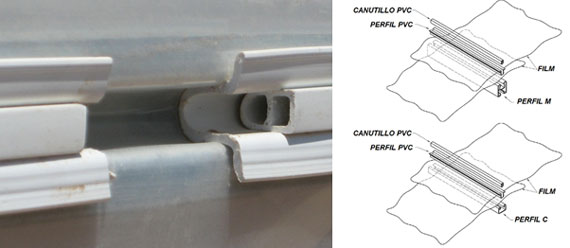

Sujeción de la Cubierta
El sistema de fijación de la cubierta de film se compone de tres partes: un perfil acerado “c” o “m”, en el que se fijan dos perfiles machihembrados de P.V.C. de larga duración (con tratamiento anti-UVA); de la combinación de estos tres elementos se obtiene una perfecta sujeción del plástico, impidiendo que el film se salga. Así con tan sólo separar los elementos se puede re-tensar el film sin que se produzcan desgarros ni agujeros.
La fijación es completamente independiente de la estructura, permitiendo así una mayor estanqueidad al agua y al aire además de aislar el plástico del acero y su temperatura.
-

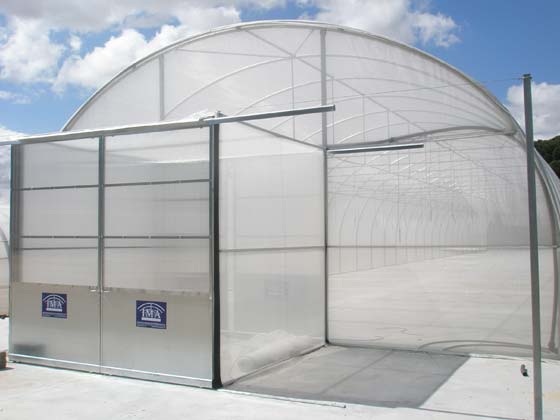

Puertas
Puertas de paso peatonales colocadas en un frontal con o sin antecámara y cubierta de malla (opcionales) lo que proporciona una mayor protección sanitaria y climática y controla el trasiego hacia el interior.
-
Ventilaciones Laterales Enrollables
Dos ventanas laterales enrollables manuales proporcionan al cultivo la aireación necesaria para un adecuado crecimiento. Se coloca una malla de protección en el hueco de ambas ventanas para evitar la entrada de insectos dañinos para la producción.
